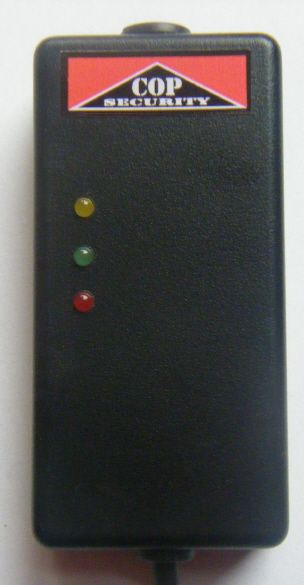

Převodník PUSB
Slouží ke spojení komunikační linky systému RS485 s USB portem počítače, ze kterého je také napájen. Umožňuje galvanické oddělení linky, čímž je zaručena vyšší spolehlivost přenosu a ochrana zařízení a počítače před poškozením. Linka RS485 se připojuje pomocí šroubové svor-kovnice, která je přístupná po odejmutí víčka na spodní části převodníku.
Vlastnosti:
- volitelná přenosová rychlost 2400/19200 Bd
- galvanické oddělení linky RS485 od systému
- rozměry: 80 x 40 x 20 mm
- provozní teplota: 0 až +40 °C

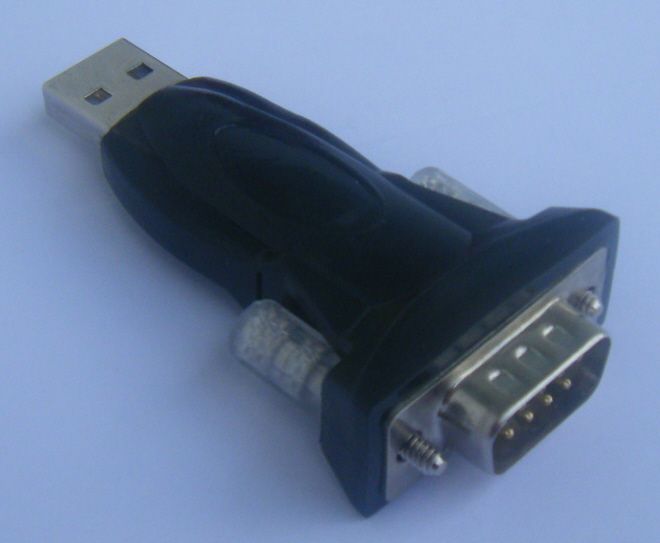

Převodník PD – USB
Převodník mezi jakýmkoli USB portem a standardním RS232 sériovým portem. Převodník se jednoduše zasune do volného USB slotu počítače nebo HUBu a může připojit jakékoli RS-232 zařízení. Vhodný pro připojení převodníků PD a PPD, elektronické docházkové knihy EDK a všech typů personifikátorů k notebookům, které nemají sériový port RS232 (COM).
Vlastnosti:
- jednoduchá instalace
- přiložené CD s ovladači pro WIN98
- napájení z USB portu
- kompatibilní s USB 1.1 specifikací
- podpora RS232 sériového rozhraní
- podpora funkce Plug & play
- přenosová rychlost: 500 kb/s

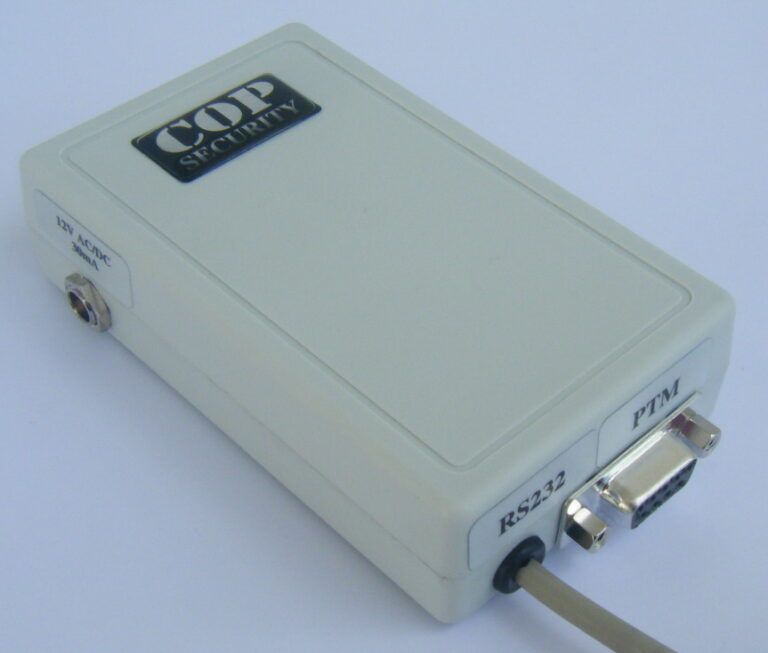

Převodník PPD
Slouží ke spojení komunikační linky systému RS485 s běžným portem počítače RS232 (COM 1, COM 2). Zároveň obsahuje obvody pro komunikaci systému s personifikátory PTM, PVF a PRX. Umožňuje galvanické oddělení linky, čímž je zaručena vyšší spolehlivost přenosu a ochrana zařízení a počítače před poškozením. Převodník je napájen z běžného síťového adapteru 12V DC připojeného do konek-toru na boční straně jednotky, nebo přímo do linkového konektoru (v případě požadavku na zálohová-ní linky při výpadku sítě je vhodný zdroj ZZ15A). Linka RS485 se připojuje pomocí linkového konektoru CANNON 9 PIN, který je včetně krytu součástí dodávky.
Vlastnosti:
- vstup pro personifikátory
- galvanické oddělení linky RS485 od systému
- napájení: DC 10 až 14V z běžného adapteru
- příkon: 400mW při 12V
- rozměry: 102 x 61 x 26 mm
- provozní teplota: 0 až +40 °C

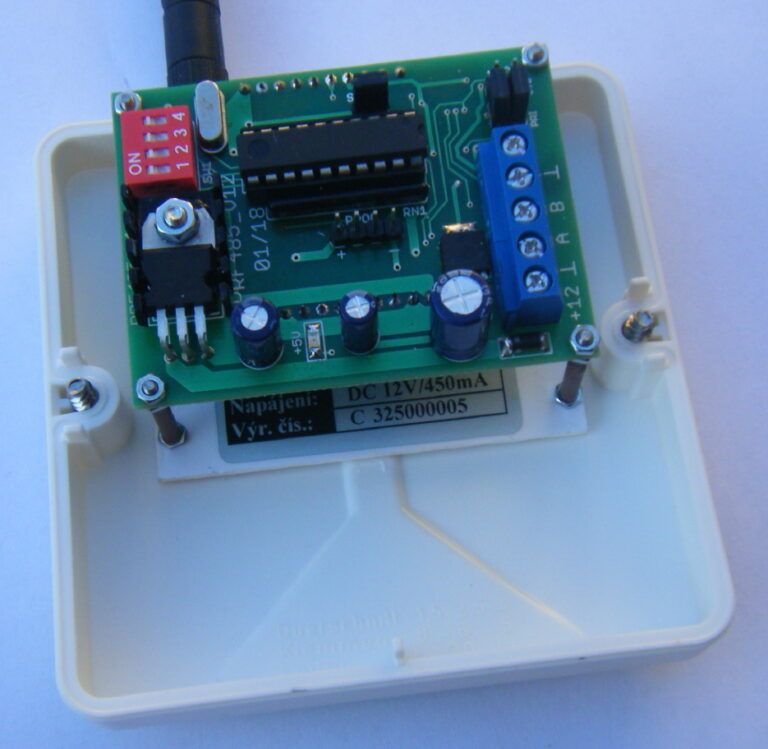

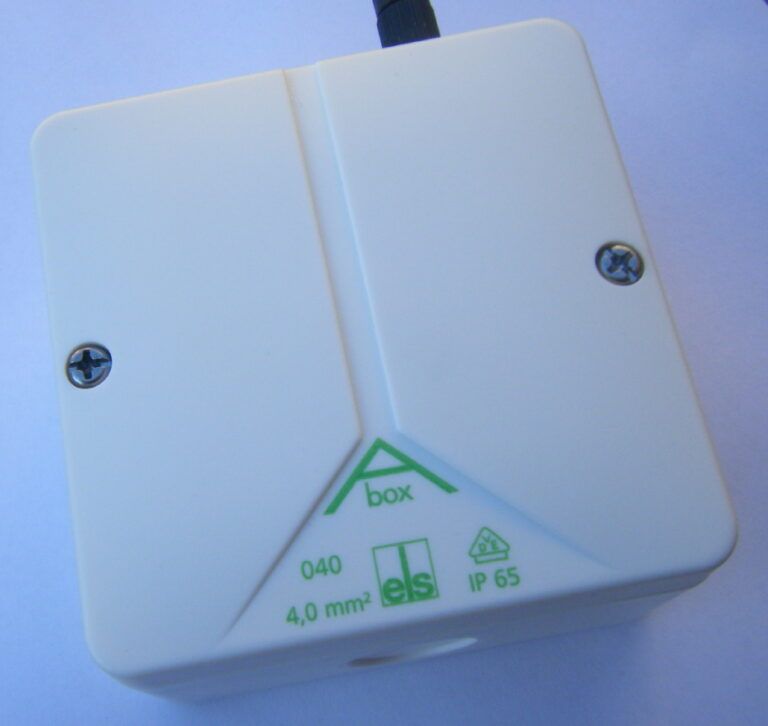

Radiový převodník PRF485
Slouží k obousměrnému radiového přenosu dat. Převodník lze nastavit jako vysílač (RS485/RF) nebo přijímač (RF/RS485). Vysílač je připojen k PC pomocí převodníku PPD nebo PUSB, přijímač pak po-mocí linky RS485 k jednotlivým řídícím jednotkám.
Vlastnosti:
- Pracovní kmitočet 866 MHz
- pracovní dosah cca. 1500 m
- možnost zvýšení pracovního dosahu kaskádním vložením opakovačů (dvojice převodníků při-jímač – vysílač)
- možnost větvení různými směry
- nastavení adresy převodníku v rozmezí 0 – 15
- napájení: DC 10 až 14V
- příkon: 500mW při 12V
- rozměry: 93 x 93 x 55 mm
- provozní teplota: -25 až +75 °C
- krytí IP 65

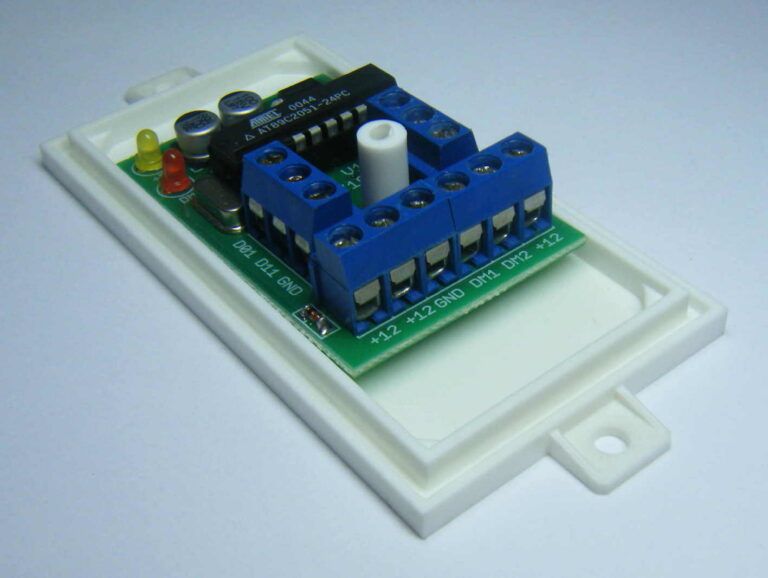

Převodník WGD
Tento dvoukanálový převodník slouží k připojení jedné nebo dvou libovolných čteček se standardním rozhraním Wiegand 26/32 k systému COP-TM.
Vlastnosti:
- oddělené vstupy pro dvě libovolné čtečky s rozhraním Wiegand 26/32 (např. snímač otisků prstů)
- dva oddělené výstupy kódu pro systém COP-TM
- možnost opačného převodu (COP-TM / Wiegand 26/32) pomocí propojky na PCB
- napájení: DC 10 až 14V
- příkon: 400mW při 12V
- rozměry: 102 x 47 x 32 mm
- provozní teplota: -25 až +75 °C
- krytí IP 20
PortBox
Konvertor sériové linky RS-232 nebo RS-485 do sítě Ethernet a zpět na protokolech TCP/IP a UDP/IP. Vestavěná podpora Virtuálního Sériového Portu, speciální rozšíření pro 9 bitový přenos dat a podpora komunikace typu otázka-odpověď na RS-485.
Vlastnosti:
- 1x sériový port RS-232 nebo RS-485 přístupný přes Ethernet (TCP/IP nebo UDP/IP)
- virtuální driver do Windows – např. COM 7 ve Vašem PC, velmi snadno a jednoduše
- PortBox lze používat na TCP v režimu TCP Server nebo TCP Client/Server
- podpora 9. bitové komunikace
- dvě zařízení proti sobě mohou propojit („tunelovat“) sériový port přes Ethernet
- rozsáhlé možnosti sériového rozhraní (300..115.200 Bd, 7/8/9 bitová komunikace..)
- napájení: DC 8 až 24V z běžného adapteru
- příkon: 2,4W při 12V
- provozní teplota: +5 až +50 °C
